Modélisation du confort pour l'optimisation des systèmes de gestion climatique des verrières et atriums
EOLIOS est expert de la modélisation thermo-aéraulique pour atriums, halles et espaces de grande hauteur
- Analyse du rayonnement solaire et des apports thermiques
- Modélisation CFD 3D des flux d’air intérieurs
- Évaluation du confort selon PMV et PPD
- Identification des zones chaudes et stagnations d’air
- Optimisation du soufflage et du brassage d’air
- Intégration des scénarios climatiques réels du site
- Analyse du potentiel de ventilation naturelle
- Aide au dimensionnement et à la régulation CVC
- Validation des choix architecturaux et des façades vitrées
EOLIOS est expert du confort dans les grands volumes vitrés. Nos simulations CFD révèlent les zones d’inconfort et optimisent la conception pour un climat intérieur performant et maîtrisé.
Comprendre les enjeux du confort dans les grands volumes
Des espaces à forte valeur architecturale mais thermiquement complexes
Les atriums, halls d’accueil et espaces de grande hauteur occupent une place centrale dans l’architecture contemporaine. Véritables vitrines des bâtiments tertiaires, culturels ou commerciaux, ils se distinguent par leurs volumes généreux, leurs parois largement vitrées et leur lien direct avec l’extérieur. Cette transparence, source de lumière et de qualité spatiale, devient aussi une contrainte technique majeure. Les apports solaires, la stratification des masses d’air et l’inertie thermique des structures modifient en permanence l’équilibre du confort intérieur.

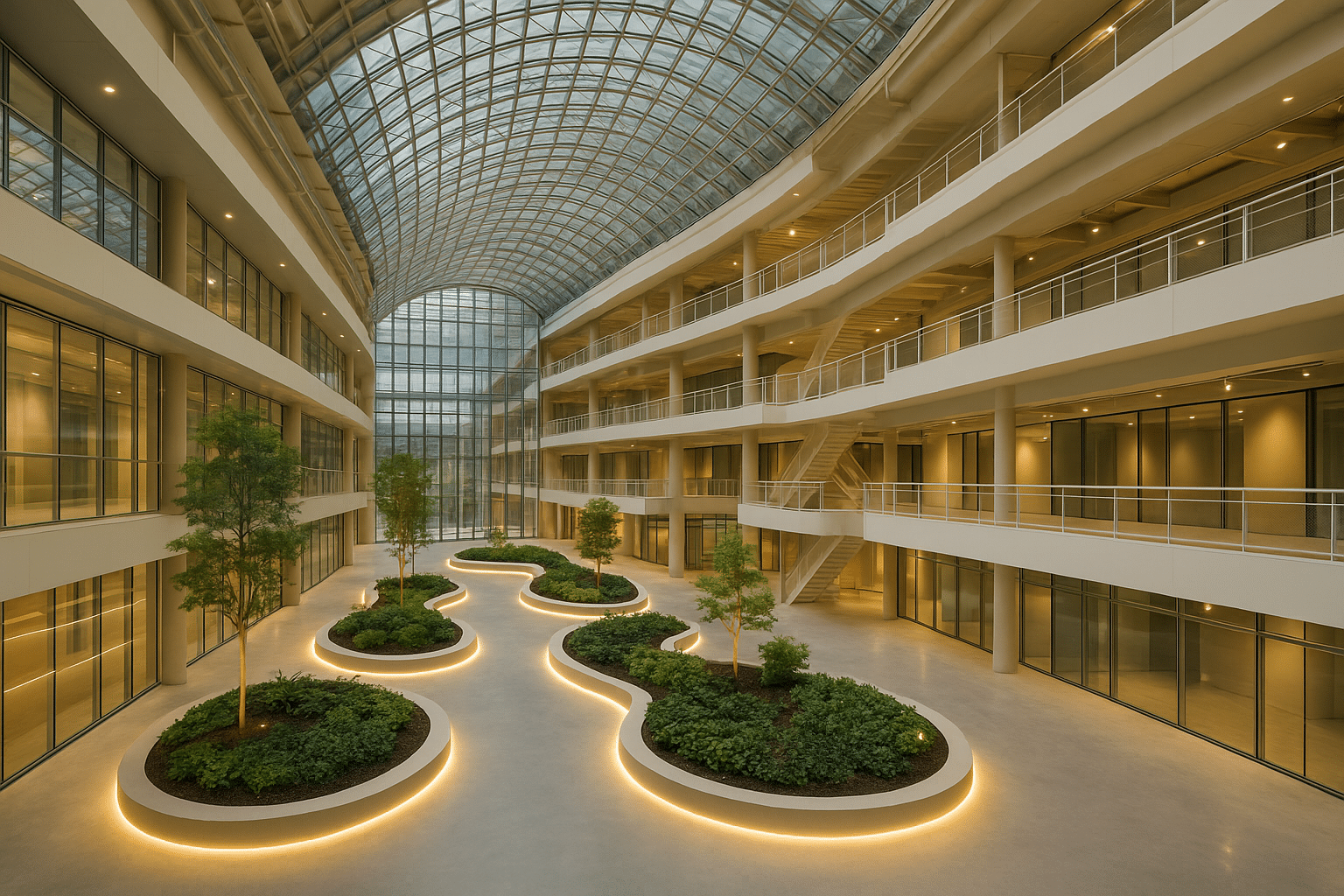

Image d'un atrium
Dans ces volumes ouverts, la maîtrise du climat intérieur repose sur un dialogue subtil entre la conception architecturale et la physique des écoulements. L’air chaud tend naturellement à s’accumuler en partie haute, tandis que les parois vitrées absorbent et restituent le rayonnement solaire selon des cycles rapides. Ces effets, amplifiés par la hauteur et la variabilité d’occupation, créent des gradients de température difficiles à compenser par une simple approche réglementaire ou statique.
Les phénomènes dominants : rayonnement, stratification et inertie
Le confort thermique dans un grand hall dépend d’une combinaison de phénomènes physiques interdépendants.
Le rayonnement solaire, d’abord, constitue la principale source d’énergie incidente. Il traverse les vitrages, se transforme en chaleur au contact des surfaces intérieures, puis rayonne à nouveau vers les occupants.
La stratification thermique, ensuite, se manifeste par une superposition de couches d’air de températures différentes : l’air chaud s’élève, l’air plus dense et plus frais reste en partie basse, entraînant parfois des écarts de plusieurs degrés entre le sol et la verrière.
Enfin, l’inertie thermique des matériaux influence la réactivité du bâtiment : les parois massives ou les planchers à forte capacité thermique amortissent les variations, mais peuvent aussi relâcher tardivement la chaleur accumulée, prolongeant les épisodes d’inconfort.
La compréhension de ces phénomènes exige une approche dynamique, capable de reproduire les échanges réciproques entre convection, conduction et rayonnement. C’est précisément cette interaction complexe qu’EOLIOS cherche à modéliser pour prédire le comportement réel du bâtiment dans le temps.
Les objectifs de confort et de performance énergétique
Assurer le confort dans un espace de grande hauteur ne consiste pas seulement à maintenir une température moyenne. Il s’agit de créer un environnement homogène et stable, où les vitesses d’air, les températures radiantes et les gradients verticaux restent dans des plages acceptables pour la majorité des occupants. Dans ces volumes atypiques, l’équilibre entre confort et performance énergétique est souvent fragile : un brassage d’air excessif peut altérer la sensation de bien-être, tandis qu’un sous-dimensionnement du soufflage ou du rafraîchissement provoque des zones de surchauffe localisées.
L’enjeu est donc double : garantir la qualité perçue du climat intérieur tout en maîtrisant la consommation énergétique des systèmes. Atteindre cet équilibre suppose une compréhension fine des phénomènes physiques, une approche couplée de la thermodynamique et de l’aéraulique, et l’usage d’outils de simulation capables de reproduire la réalité tridimensionnelle du confort. C’est dans ce cadre qu’EOLIOS déploie son expertise, en intégrant dès la conception l’analyse numérique du comportement climatique des grands volumes.
L'approche EOLIOS : modéliser le climat intérieur
La simulation CFD, un outil d'analyse multi-physique
Face à la complexité des phénomènes qui se développent dans un atrium ou un hall de grande hauteur, la simulation numérique constitue aujourd’hui l’outil le plus performant pour comprendre et maîtriser le confort intérieur. EOLIOS s’appuie sur la mécanique des fluides numérique (CFD – Computational Fluid Dynamics) pour reproduire avec précision les interactions entre l’air, les surfaces, la chaleur et le rayonnement.
Ces modèles tridimensionnels résolvent simultanément les équations de conservation de la masse, de la quantité de mouvement et de l’énergie, offrant une lecture complète du comportement thermo-aéraulique du volume.
Cette approche multi-physique permet d’analyser non seulement les vitesses et les pressions d’air, mais aussi les transferts thermiques par convection et rayonnement. Elle offre ainsi une vision dynamique du fonctionnement du bâtiment, mettant en évidence les zones de stagnation, les phénomènes de stratification ou les déséquilibres de température entre les différentes couches d’air.
Grâce à la précision des modèles développés, EOLIOS est en mesure de restituer les conditions réelles de confort ressenties, et d’en déduire des leviers d’optimisation concrets sur le pilotage, le soufflage ou la diffusion d’air.
Prise en compte du rayonnement solaire et des scénarios climatiques
Les apports solaires constituent la principale source de déséquilibre thermique dans les espaces vitrés. Leur intensité, leur orientation et leur durée varient selon la saison, l’heure de la journée et la transparence des vitrages.
Pour reproduire fidèlement ces conditions, EOLIOS intègre dans ses modèles CFD des données météorologiques réelles, associées à la position du soleil sur le site étudié. Cette approche permet de simuler le rayonnement direct, diffus et réfléchi, en tenant compte du facteur solaire des vitrages, de l’ombrage des façades voisines et du comportement spectral des matériaux.
Le couplage entre rayonnement et convection permet de calculer la température moyenne radiante, un paramètre essentiel pour évaluer le ressenti thermique. Les zones fortement exposées sous verrière ou à proximité des façades peuvent ainsi être identifiées et analysées avec précision.
Les simulations sont menées pour différents scénarios extrêmes – été chaud, hiver froid, mi-saison – afin de garantir que les systèmes de soufflage et de rafraîchissement assurent le confort sur l’ensemble des conditions d’usage, même les plus défavorables.
Cette méthodologie confère aux études EOLIOS une valeur prédictive forte : elle permet d’évaluer le comportement du bâtiment dans sa réalité climatique, et non dans une hypothèse théorique figée.
Évaluation du confort par les indices PMV et PPD
Au-delà des températures ou des vitesses d’air, la perception du confort repose sur une combinaison de facteurs physiques et physiologiques. Pour objectiver cette perception, EOLIOS s’appuie sur les indicateurs normalisés PMV (Predicted Mean Vote) et PPD (Predicted Percentage of Dissatisfied), définis par la norme ISO 7730.

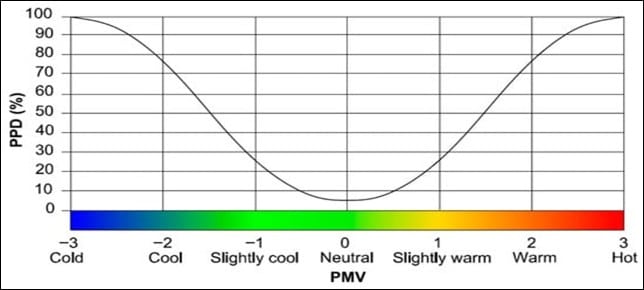

Le PMV quantifie la sensation thermique moyenne d’un groupe d’occupants sur une échelle de –3 à +3, allant du froid intense à la chaleur excessive. Le PPD, dérivé du PMV, estime le pourcentage de personnes susceptibles d’être insatisfaites dans les conditions simulées. Ces indices tiennent compte de la température de l’air, de la température radiante moyenne, de la vitesse de l’air, de l’humidité relative, ainsi que du niveau d’activité et de l’habillement.
En intégrant ces critères dans ses calculs CFD, EOLIOS évalue non seulement les conditions physiques mais aussi leur impact sur le ressenti humain. Cette approche centrée sur l’expérience des occupants permet d’identifier précisément les zones d’inconfort localisées et d’ajuster la conception des systèmes pour tendre vers un confort neutre (PMV ≈ 0, PPD < 10 %).
Ces analyses deviennent ainsi un outil d’aide à la conception et à la régulation, garantissant que les choix techniques traduisent efficacement les objectifs de confort et de sobriété énergétique.
Du diagnostic à la stratégie climatique
Identifier les leviers d’action sur la diffusion et la température
L’analyse CFD ne se limite pas à décrire les flux d’air : elle permet de révéler les mécanismes précis à l’origine des déséquilibres thermiques. En visualisant la répartition des vitesses, des températures et des gradients verticaux, EOLIOS identifie les zones de recirculation, les volumes mal brassés ou les points chauds liés à des apports solaires localisés.
À partir de ces observations, il devient possible de formuler des stratégies d’action ciblées, qu’il s’agisse d’ajuster la position d’une bouche de soufflage, de modifier un angle de diffusion ou de revoir le séquencement de la régulation. Ces optimisations, souvent minimes sur le plan matériel, peuvent transformer profondément la qualité du confort dans les zones d’occupation.
Dans les halls de grande hauteur, le contrôle du brassage d’air joue un rôle central. Un équilibre subtil doit être trouvé entre vitesse et homogénéité : un flux trop rapide génère des sensations d’inconfort, tandis qu’un flux insuffisant favorise la stratification thermique. Les études menées par EOLIOS permettent de quantifier ces effets et d’en déduire les réglages les plus pertinents pour chaque configuration.
Intégrer la dynamique solaire et la régulation énergétique
Les apports solaires constituent une variable déterminante dans le comportement thermique des grands volumes vitrés. Leur intensité et leur répartition varient selon la saison, l’heure de la journée ou la géométrie des façades, influençant directement la température moyenne radiante et le ressenti des occupants.
Dans ses simulations, EOLIOS caractérise les effets du rayonnement solaire dans différents régimes de fonctionnement représentatifs. En étudiant plusieurs situations contrastées — été chaud, hiver froid, mi-saison — les calculs mettent en évidence les zones les plus sensibles aux apports solaires et les déséquilibres thermiques qu’ils peuvent engendrer.
Ces résultats permettent ensuite d’établir des préconisations de régulation : adaptation du débit de soufflage, modulation du plancher rafraîchissant ou mise en œuvre de protections solaires. L’objectif n’est pas de simuler la régulation en temps réel, mais d’aider à son paramétrage et à sa hiérarchisation, en définissant les leviers les plus efficaces pour stabiliser le confort tout en limitant la consommation énergétique.
Ainsi, la simulation CFD devient un outil de décision pour le réglage et le dimensionnement des systèmes climatiques, permettant de garantir la cohérence entre confort thermique, apports solaires et performance globale du bâtiment.
Concevoir des stratégies hybrides : soufflage, tirage et ventilation naturelle
Les grands volumes intérieurs présentent souvent une inertie telle qu’ils peuvent tirer parti des phénomènes naturels pour réguler leur climat.
EOLIOS étudie systématiquement le potentiel de ventilation naturelle et de free cooling nocturne, afin d’évaluer dans quelle mesure l’air extérieur peut contribuer au rafraîchissement ou au renouvellement du volume. Les simulations montrent comment les différences de densité d’air entre les couches chaudes et froides peuvent générer un tirage thermique naturel, exploitable pour l’évacuation des calories accumulées le jour.
Ce mode de fonctionnement passif, combiné à une régulation mécanique intelligente, permet d’élaborer des stratégies hybrides particulièrement performantes : ventilation naturelle en période nocturne, soufflage assisté en journée, modulation des ouvrants selon la direction du vent.
Cette approche intégrée, à la croisée de la physique et de l’architecture, vise à réduire la dépendance énergétique tout en garantissant une qualité d’air et un confort thermique constants.
Confort prédictif et conception assistée par simulation
Comprendre avant de construire
La simulation numérique offre la possibilité d’observer un bâtiment avant même qu’il ne soit réalisé. En reconstituant virtuellement la géométrie, les matériaux et les conditions climatiques, EOLIOS peut analyser le comportement réel d’un espace de grande hauteur dès la phase de conception.
Cette approche prédictive permet d’anticiper les phénomènes thermiques et aérauliques susceptibles d’affecter le confort des occupants : réchauffement sous verrière, zones de stagnation de l’air, déséquilibres entre façades ensoleillées et zones ombragées.
Les études réalisées constituent ainsi un véritable laboratoire virtuel, dans lequel les choix architecturaux et techniques peuvent être testés, comparés et optimisés avant toute mise en œuvre. Cette démarche apporte une vision physique concrète à des décisions souvent guidées par des contraintes esthétiques ou fonctionnelles, garantissant que la conception initiale reste compatible avec un confort d’usage durable.
Ajuster et fiabiliser la conception
Les résultats issus de la simulation CFD ne sont pas des images figées : ils servent à valider et à ajuster la conception. Les cartographies tridimensionnelles de température, de vitesse et de pression permettent d’évaluer avec précision la performance du système climatique, de vérifier la cohérence du soufflage et de détecter les zones à optimiser.
Ces analyses contribuent à fiabiliser les choix de conception en identifiant les paramètres les plus sensibles — orientation des buses, débits d’air, température de soufflage, facteur solaire des vitrages. Chaque configuration testée apporte une compréhension plus fine du comportement global du volume, et guide les décisions de dimensionnement ou d’équilibrage.
Cette approche scientifique, fondée sur la mesure et la comparaison, renforce la qualité des projets et réduit les incertitudes liées aux grandes hauteurs ou aux géométries complexes. Elle garantit que le bâtiment, une fois réalisé, reproduira fidèlement les performances attendues.
Concevoir le confort comme un critère de performance
Dans la démarche EOLIOS, le confort n’est pas une conséquence du projet : il en devient un critère central de performance. Les études CFD permettent d’intégrer les notions de confort thermique et de rayonnement dès la phase d’esquisse, en accompagnant les architectes et les ingénieurs CVC dans leurs choix d’organisation spatiale, de diffusion d’air et de transparence des façades.
Cette approche collaborative favorise une conception intégrée, où les contraintes physiques sont traduites en opportunités architecturales. En évaluant les conditions de confort avant la construction, il devient possible d’orienter la conception vers des solutions à la fois élégantes, sobres et efficaces.
Le recours à la simulation numérique apporte enfin une dimension de prédictibilité essentielle : il permet de s’assurer que les conditions de confort, la stabilité thermique et la performance énergétique seront atteintes, quel que soit le mode d’exploitation du bâtiment. Cette maîtrise du climat intérieur avant réalisation constitue un atout décisif pour les projets d’atriums et de grands halls, où la perception des espaces dépend directement de la qualité de l’ambiance thermique et lumineuse.
