La mission réalisée par EOLIOS ingénierie : expertise en simulation CFD et maîtrise du vent sur sites logistiques et commerciaux

Les ingénieurs d’EOLIOS sont experts de l’analyse des écoulements d’air sur les sites extérieurs exposés au vent

L’expertise d’EOLIOS en simulation CFD (Computational Fluid Dynamics) et en analyse des phénomènes aérauliques extérieurs permet d’accompagner les exploitants dans la compréhension et la maîtrise des effets du vent sur leurs sites. Sur des espaces de stockage, de chargement, de circulation ou de travail extérieur, notre savoir-faire permet d’identifier les zones sensibles, de comprendre les mécanismes d’accélération, de canalisation ou d’engouffrement, et de proposer des solutions concrètes pour améliorer le confort, la sécurité et la continuité d’exploitation.

EOLIOS est un acteur de référence de la simulation CFD appliquée aux environnements extérieurs. Nos études s’appuient sur des audits de terrain, des relevés en conditions réelles, une modélisation 3D précise et des simulations permettant de concevoir des réponses ciblées, adaptées aux contraintes réelles de chaque site.

Quand le vent devient plus qu’un inconfort

Approche méthodologique pour comprendre les effets du vent

Les trois études menées concernent des magasins Leroy Merlin implantés dans le sud-ouest et le sud de la France, sur des sites où le vent constitue une contrainte réelle d’exploitation. Bien que les configurations soient différentes, les trois cas présentent un point commun : le vent n’agit pas de manière uniforme sur l’ensemble du site, mais se concentre dans certaines zones sensibles, où il perturbe les usages, les opérations et les conditions de travail.

L’objectif n’est pas seulement de constater que le vent est présent, mais de comprendre comment il interagit avec un bâtiment, ses accès, ses volumes de stockage, ses espaces ouverts et son environnement proche. Cette approche commune permet de construire une lecture transversale, tout en tenant compte des particularités de chaque site. Pour y parvenir, l’étude s’appuie sur une démarche structurée, menée selon les étapes suivantes :

  • Audit sur site, pour observer les phénomènes en conditions réelles, comprendre les contraintes d’exploitation et identifier les axes de solutions réalisables.
  • Étude météorologique du site, avec relevé des directions de vents majoritaires, des vitesses de vent moyennes et des vitesses de vent maximales ressenties au niveau des stations météorologiques les plus proches.
  • Définition d’un vent Eurocode en entrée de domaine, à partir d’un modèle de vitesse variant selon la vitesse de base mesurée en station météo, l’altitude, la rugosité apparente du terrain et l’orographie.
  • Réalisation d’une étude CFD, permettant de déterminer les vitesses d’air, les pressions et les phénomènes aérauliques notables.
  • Formulation de recommandations techniques concrètes, visant à limiter les impacts du vent, avec un accompagnement à la conception des solutions retenues, complété si nécessaire par des simulations CFD supplémentaires pour évaluer leur efficacité.
Capture d'écran 2026-04-08 165518 Capture d'écran 2026-04-08 165444

Comparaison entre la conception initiale et la conception optimisée

Mesurer les enjeux pour l’exploitation

Sur des sites de grande surface ou de logistique légère, le vent peut devenir bien plus qu’un simple inconfort dès lors qu’il se concentre sur des zones de travail, de circulation, de chargement ou de stockage. Au-delà de certains seuils, il perturbe les activités, gêne les déplacements, soulève poussières et objets légers, et peut entraîner le déplacement ou la casse de matériels exposés. Ses conséquences touchent directement la sécurité des usagers, l’organisation des opérations et la continuité d’exploitation.

Selon la configuration des sites, ces phénomènes peuvent prendre des formes variées : accélération au droit d’une ouverture, exposition récurrente de zones extérieures, balayage de cours de service ou circulation d’air entre plusieurs espaces. L’enjeu n’est donc pas seulement de qualifier une gêne, mais de comprendre comment le vent affecte concrètement le fonctionnement du site et sa capacité à évoluer durablement.d’erreurs humaines. Cette automatisation comprend la gestion des serveurs, le suivi de la consommation d’énergie et la maintenance préventive.

Conditions de travail et confort aéraulique

Le confort aéraulique constitue un enjeu central de l’étude. Dès que les vitesses de vent deviennent suffisantes pour gêner les gestes, perturber certaines opérations ou déstabiliser les personnes, le vent devient une contrainte d’exploitation à part entière. Comme l’illustre le tableau ci-dessous, certains usages peuvent être perturbés à partir de 4,5 m/s, tandis que la stabilité de la marche peut être affectée au-delà de 8 m/s. Ces repères permettent de relier simplement l’intensité du vent à ses effets concrets sur les usagers, les zones de travail et les infrastructures.

Description des échelles de vitesses

Des zones de stockage particulièrement exposées

Lors des audits, les zones de stockage sont apparues comme particulièrement sensibles aux effets du vent. Qu’il s’agisse des cours matériaux, des espaces arrière, des nouvelles zones de stockage extérieures ou des secteurs situés à proximité des accès logistiques, ces espaces cumulent souvent plusieurs facteurs défavorables : exposition aux vents dominants, environnement amont dégagé, effets de canalisation entre les volumes bâtis et circulation d’air accentuée par l’ouverture des portes.

Ces configurations peuvent générer des vitesses d’air élevées, pénalisant les opérations de manutention et de chargement, tout en augmentant les risques de déplacement, de chute ou de casse d’objets stockés. L’enjeu est donc de mieux maîtriser l’exposition au vent dans ces secteurs afin de sécuriser leur usage et d’accompagner les évolutions logistiques envisagées.

Définir un vent de référence avec l’Eurocode

Avant d’analyser finement les effets du vent sur un site, il est nécessaire de définir un cadre de référence commun. C’est le rôle de l’Eurocode 1 – Actions du vent, qui fournit une base normative pour caractériser le vent à prendre en compte dans l’étude.

Une vitesse de base issue du zonage réglementaire

La vitesse de base Vb,0 correspond à un événement de vent extrême mais rare, associé à une période moyenne de retour d’environ 50 ans. Elle est définie comme une vitesse mesurée sur 10 minutes à 10 mètres du sol, dans une zone de rase campagne. Cette valeur dépend directement de la localisation géographique du projet et est déterminée à partir du zonage prévu par l’Eurocode.

Une vitesse de référence adaptée au contexte du projet

La vitesse de base peut ensuite être ajustée pour mieux représenter le contexte réel du projet. Deux coefficients correctifs sont utilisés pour définir la vitesse de référence Vb.

  • Le coefficient de direction Cdir permet de tenir compte du fait que les vents les plus forts ne soufflent pas nécessairement dans la direction la plus défavorable pour le site. Il permet donc d’adapter la vitesse de référence lorsque certaines orientations critiques sont peu probables.
  • Le coefficient de saison Cseason traduit le fait que les vents extrêmes ne se produisent pas avec la même intensité ni la même fréquence tout au long de l’année. Pour les ouvrages permanents, ce coefficient est généralement pris égal à 1. En revanche, pour des installations temporaires, il peut être réduit.
Définition des valeurs de Vb, Cdir et Cseason en fonction de l’emplacement géographique

La vitesse de base Eurocode Vb est alors calculée par la formule suivante :

Prendre en compte l’influence du relief

Le relief peut modifier localement la vitesse du vent. Collines, crêtes ou escarpements peuvent accentuer les écoulements et générer des accélérations locales. L’Eurocode intègre cet effet à travers le coefficient orographique Co(z).

Lorsque la pente moyenne du terrain au vent reste inférieure à , les effets de l’orographie peuvent être négligés. Dans ce cas, le coefficient est pris égal à 1.

La rugosité du terrain, un paramètre essentiel

Le vent n’évolue pas de la même manière au-dessus d’un terrain dégagé, d’une zone végétalisée ou d’un environnement urbain. Pour tenir compte de cet effet, l’Eurocode introduit le coefficient de rugosité Cr(z) qui permet de décrire la variation de la vitesse du vent avec l’altitude.

Il s’obtient en fonction de Z0, Zmin, Zmax et Kr (obtenus en fonction de la catégorie de terrain) par la formule suivante :

Avec Z0 la longueur de rugosité de la catégorie de terrain considérée, Zmin la limite basse de validité de l’aspect logarithmique du coefficient de rugosité, Zmax la hauteur maximale de la zone d’étude et Kr le facteur de terrain.

Paramètre de rugosité du terrain

La rugosité du terrain, un paramètre essentiel

À partir de la vitesse de référence, de la rugosité et de l’orographie, il devient possible de calculer la vitesse moyenne du vent en fonction de l’altitude.

Cette relation permet d’obtenir un profil de vitesse logarithmique, beaucoup plus réaliste qu’une vitesse uniforme appliquée à toute la hauteur du domaine. Ce profil constitue une étape essentielle dans la préparation des simulations, car il décrit la manière dont le vent se structure avant d’interagir avec les bâtiments et leur environnement.

Cette première approche permet de caractériser le comportement moyen du vent, mais elle ne suffit pas à elle seule à rendre compte de ses variations les plus intenses. Au-delà du vent moyen, il est donc souvent nécessaire de prendre en compte les vents de rafale, qui intègrent l’intensité turbulente et la variabilité temporelle du vent. Ces rafales représentent un niveau de sollicitation plus sévère, utile pour compléter l’analyse des écoulements.

Le profil de vitesse de rafale peut être déterminé à partir de la relation suivante :

Z représente la hauteur, Z0 la hauteur de rugosité de la catégorie de terrain considérée, et Kl le coefficient de turbulence de la catégorie de terrain considérée.


L’intérêt de cette approche est de ne pas injecter dans le modèle une vitesse arbitraire, mais un vent construit à partir d’un référentiel reconnu, puis ajusté au contexte réel du site. L’Eurocode fournit ainsi la structure de départ : la simulation CFD prend ensuite le relais pour montrer comment ce vent se déforme, s’accélère, se canalise ou se concentre au contact de la géométrie du projet.

Modélisation des sites et simulation

La modélisation mise en œuvre permet d’analyser le comportement du vent sur les sites. Elle s’appuie d’abord sur la construction d’un modèle 3D représentatif du projet et de son environnement proche, puis sur une simulation aéraulique permettant d’étudier la manière dont les écoulements d’air interagissent avec les bâtiments, les ouvertures et les espaces extérieurs. Cette approche constitue une base essentielle pour comprendre les phénomènes observés et orienter les choix d’aménagement.

Un modèle construit à partir du projet et des observations de terrain

La modélisation ne repose pas sur une seule source d’information. Elle est construite à partir de plusieurs éléments complémentaires : les documents disponibles sur le projet, les plans transmis, les observations réalisées sur place, les relevés photographiques ainsi que les vues aériennes et les repères géographiques disponibles sur le site et ses abords.

Modèle 3D adapté à la CFD – Bâtiment de Perpignant

Cette approche croisée est importante, car elle permet de rapprocher le modèle numérique de la situation réelle. Les observations de terrain jouent ici un rôle particulier : elles permettent de vérifier certains volumes, de confirmer la place des ouvertures, de comprendre l’organisation des usages et d’identifier les éléments qui influencent réellement les mouvements d’air.

Intégrer le site dans son environnement proche

Le vent ne dépend pas uniquement du volume étudié, mais aussi de ce qui l’entoure. C’est pourquoi le modèle intègre également les abords du site dans un périmètre suffisamment large pour tenir compte des effets de masquage, de canalisation ou de déviation liés à l’environnement voisin. Cette lecture élargie est indispensable pour comprendre les phénomènes observés localement.

Étudier le comportement du vent par simulation CFD

La CFD, ou Computational Fluid Dynamics, permet de simuler les écoulements d’air autour du site et d’en restituer les principaux phénomènes aérauliques. Dans le cadre de cette étude, elle offre une lecture détaillée de la manière dont le vent interagit avec les bâtiments, les ouvertures, les obstacles proches et les espaces extérieurs.

À partir d’un modèle 3D du site, le calcul est réalisé sur un maillage composé d’un grand nombre de cellules, avec un raffinement particulier dans les zones les plus sensibles afin de mieux représenter localement les variations d’écoulement.

La simulation repose sur la résolution numérique des lois physiques qui gouvernent le mouvement de l’air, complétée par un modèle de turbulence adapté aux géométries complexes rencontrées sur ce type de projet. Cette approche permet d’identifier les zones d’accélération, de canalisation ou de recirculation du vent, et constitue ainsi un support précieux pour comprendre les phénomènes observés sur le terrain et comparer différentes hypothèses d’aménagement. La qualité des résultats est enfin vérifiée par le contrôle de la convergence du calcul, afin de garantir une base d’analyse fiable et exploitable pour le projet.

Modélisation des sites et simulation

La lecture des résultats permet de comprendre comment le vent se structure sur chaque site et pourquoi certaines configurations deviennent particulièrement pénalisantes pour l’exploitation. Elle fait apparaître les secteurs les plus sensibles tout en mettant en lumière les mécanismes qui façonnent les écoulements autour du bâti.

Cette étape constitue une base essentielle pour comparer les scénarios étudiés, orienter les choix d’aménagement et accompagner la définition de réponses réellement adaptées aux contraintes du site, à ses usages et à ses conditions d’exploitation.

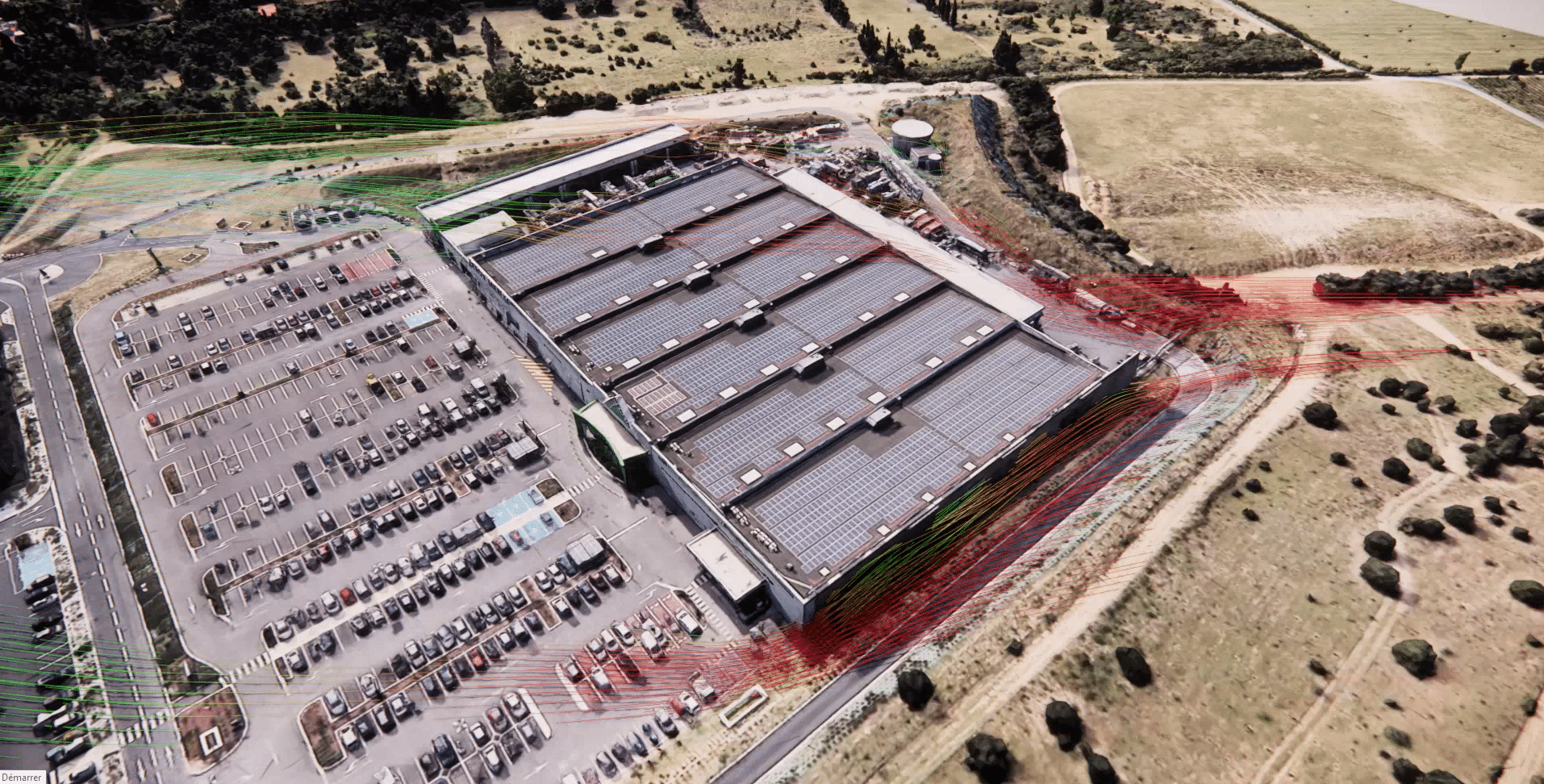

Traces de courant dans un bâtiment

Analyse des phénomènes présents

À la lecture des simulations, un même constat se dégage sur les trois magasins : les désordres ne proviennent pas seulement de l’exposition du site, mais aussi de la manière dont le bâti, les ouvertures, les angles, les circulations et le relief voisin organisent les écoulements.

Plan de vitesses sur un bâtiment

Les simulations révèlent ainsi des effets de canalisation, d’accélération locale, d’engouffrement et de contournement, qui concentrent les contraintes sur quelques secteurs clés de l’exploitation. Les zones de chargement et de stockage apparaissent comme les plus vulnérables, car elles cumulent flux traversants, sorties d’angle et passages resserrés.

Traces de courant heurtant une façade

Dans plusieurs cas, des appels d’air internes ou semi-internes sont également mis en évidence, directement liés à l’organisation des accès et à l’ouverture de certaines portes. Cette lecture permet d’aller au-delà du simple constat d’inconfort et d’identifier précisément les mécanismes en jeu. Elle montre surtout qu’une réponse efficace ne consiste pas à traiter uniformément tout le site, mais à intervenir là où la géométrie amplifie les phénomènes et fragilise l’usage quotidien.

Ce principe se retrouve très clairement à Perpignan, où la zone de chargement présentait une accélération locale particulièrement marquée. En longeant la façade nord, l’écoulement se resserrait puis ressortait brutalement dans cette zone, générant un effet de souffle soudain susceptible de déstabiliser les clients et causer des dommages matériels. Ce cas illustre bien la manière dont une configuration bâtie peut transformer une exposition générale en gêne très concrète.

Représentation simulée de la zone critique

Comparer la simulation au réel

Avant toute recommandation, EOLIOS a confronté la simulation à la réalité du terrain grâce à des relevés réalisés sur site par nos équipes, équipées d’anémomètres. Cette phase de mesure a permis de vérifier que les zones les plus exposées identifiées par la CFD correspondaient bien aux secteurs où les effets étaient réellement ressentis pendant l’exploitation. La modélisation de la configuration initiale n’a donc pas seulement illustré les écoulements : elle a confirmé les constats observés sur place, en retrouvant les mêmes points de concentration, d’accélération et de gêne autour des bâtiments. Cette cohérence entre mesures et simulation donne toute sa valeur à l’étude, en faisant de la CFD un véritable outil d’aide à la décision pour concevoir des solutions ciblées et crédibles.

L’impact des brise-vent

Après l’analyse de la configuration initiale, une seconde conception intégrant des brise-vents aux emplacements les plus exposés a été étudiée afin d’évaluer leur capacité à corriger les phénomènes observés sur site. Modélisée selon la même approche CFD que l’état existant, cette nouvelle configuration permet de comparer directement le comportement des écoulements avant et après aménagement, et de mesurer l’apport concret de ces dispositifs sur les zones les plus sensibles.

Positionnement des brise-vents

Les brise-vents sont des dispositifs conçus pour ralentir et homogénéiser les écoulements d’air dans les zones exposées. Leur fonction n’est pas de bloquer totalement le vent, mais de le filtrer afin de limiter les accélérations locales, de réduire les turbulences et de créer des espaces plus stables à l’usage. Selon les contraintes du site, ils peuvent prendre la forme de structures techniques à porosité maîtrisée ou de solutions végétales comme des haies, plus intégrées au paysage. Bien positionnés, ils constituent une réponse efficace pour améliorer le confort et sécuriser les zones les plus sensibles.

Principe de brise vent

L’étude des trois magasins montre qu’il n’existe pas de réponse standard. Chaque site présente une configuration propre, avec des contraintes d’implantation, de circulation, d’ouvertures ou de relief qui appellent un dispositif spécifique par sa hauteur, sa longueur et son positionnement. Certains environnements disposent déjà d’écrans naturels partiels, comme des merlons, des talus ou des zones végétalisées, qui influencent les trajectoires de l’air sans suffire à protéger l’ensemble des secteurs concernés. Le choix d’un brise-vent doit donc être pensé au cas par cas, en tenant compte à la fois de l’environnement existant et des usages à préserver.

Comparaison avec la conception initiale

Les simulations montrent clairement l’intérêt des brise-vents lorsqu’ils sont positionnés au droit des zones les plus exposées. Dans l’état initial, les écoulements se concentraient au niveau des accès, des angles de bâtiment, des circulations ouvertes ou des espaces de stockage, avec des effets directs sur le confort et la sécurité d’usage. Après intégration de ces dispositifs, les flux sont déviés, relevés ou dissipés plus en amont, ce qui réduit fortement les accélérations locales et rend les zones concernées nettement plus stables. Cette comparaison met en évidence une amélioration concrète du fonctionnement des espaces extérieurs et semi-ouverts, avec des aménagements ciblés capables de transformer durablement la qualité.

Capture d'écran 2026-04-08 173534 Capture d'écran 2026-04-08 173450

Comparaison entre la conception initiale et la conception avec brise vent adapté

EOLIOS : votre partenaire stratégique pour des solutions CFD sur mesure face aux problématiques de vent en environnement commercial

L’expertise d’EOLIOS en simulation CFD appliquée aux environnements extérieurs permet d’aller bien au-delà du simple diagnostic. Notre savoir-faire consiste à transformer des phénomènes complexes en leviers d’action concrets, au service du confort, de la sécurité et de la performance d’exploitation. Chaque étude est pensée comme une réponse sur mesure, adaptée à la configuration du site, à ses usages et à ses contraintes réelles. Cette capacité à relier analyse technique fine, lecture terrain et recommandations opérationnelles fait d’EOLIOS un partenaire de confiance pour sécuriser les espaces exposés au vent et accompagner des projets plus robustes, plus confortables et plus durables.

Pour étudier vos problématiques aérauliques extérieures, identifier les zones sensibles et définir des solutions adaptées à votre site, nos équipes sont à votre disposition.
