Étude CFD de la Galerie de Paléontologie – MNHN
Étude CFD de la Galerie de Paléontologie – MNHN
Année
2025
Client
Muséum d'histoire naturelle de Paris
Localisation
Paris
Typologie
Génie Climatique
Dernière actualité :
Vous avez besoin d'une expertise ?
La mission réalisée par EOLIOS ingénierie : expertise en simulation CFD et confort aéraulique dans les bâtiments patrimoniaux
Les ingénieurs d'EOLIOS sont experts du confort thermo-aéraulique dans les grands volumes patrimoniaux
L’expertise d’EOLIOS en simulation CFD (Computational Fluid Dynamics) et en optimisation des ambiances intérieures a joué un rôle clé dans l’analyse et l’amélioration du confort aéraulique de la Galerie de Paléontologie du Muséum National d’Histoire Naturelle. Notre savoir-faire a permis de caractériser précisément les comportements thermo-aérauliques de ce volume patrimonial exceptionnel et de proposer des solutions d’optimisation concrètes, conciliant confort des occupants, conservation des collections et respect des contraintes architecturales.
EOLIOS est un acteur de référence de la simulation CFD appliquée aux bâtiments patrimoniaux et aux grands équipements culturels. Nos études reposent sur un retour d'expérience issu de campagnes de mesures en conditions réelles et d'une expertise reconnue dans la modélisation de volumes complexes à forts enjeux thermiques.
Galerie de Paléontologie du MNHN : les défis du confort thermique dans un bâtiment patrimonial
Grands volumes, façades classées, visiteurs et collections : pourquoi le confort aéraulique est un défi d'ingénierie à part entière
Les bâtiments à vocation culturelle et patrimoniale constituent un défi particulier en matière de confort aéraulique. La Galerie de Paléontologie du Muséum National d’Histoire Naturelle illustre parfaitement cette réalité avec ses grandes hauteurs sous plafond, ses volumes ouverts s’étendant sur plusieurs niveaux et ses surfaces vitrées importantes.
Ces caractéristiques génèrent des phénomènes amplifiés par rapport aux bâtiments standards, notamment une stratification thermique marquée où l’air chaud s’accumule en hauteur créant des écarts de plusieurs degrés sur la verticale. À cela s’ajoutent des contraintes patrimoniales fortes puisque les façades classées limitent les interventions possibles sur l’enveloppe, ainsi qu’une occupation duale et variable entre public fluctuant et personnel permanent dont les exigences diffèrent.
Les impératifs de conservation des collections s’ajoutent enfin au confort humain, exigeant une stabilité des conditions ambiantes. Ces particularités font du confort aéraulique dans ce type de bâtiment un problème d’ingénierie complexe où les approches empiriques montrent rapidement leurs limites.
CFD dans les musées : visualiser et maîtriser les flux d'air là où les méthodes classiques atteignent leurs limites
Face à cette complexité, le recours à la CFD (Computational Fluid Dynamics) apparaît comme l’outil le plus adapté pour plusieurs raisons complémentaires. Contrairement aux méthodes simplifiées qui calculent des débits globaux sans représenter la réalité physique locale, la CFD offre une vision tridimensionnelle complète permettant de visualiser précisément la trajectoire des veines d’air, les zones de recirculation et les gradients de température, identifiant ainsi les points critiques d’inconfort échappant aux approches globales.
Elle permet également de tester virtuellement de multiples scénarios — comparaison existant/projeté, modification de géométrie, variation des paramètres de régulation — sans aucun coût matériel ni perturbation de l’exploitation, évitant les erreurs de conception coûteuses à corriger a posteriori. La CFD intègre par ailleurs nativement les couplages thermiques entre rayonnement solaire, conduction et convection, essentiels pour évaluer le confort thermique réel ressenti par les occupants.
Enfin, les visualisations colorées qu’elle produit constituent un outil de communication efficace entre acteurs du projet, facilitant la compréhension partagée des problèmes et la justification technique des choix. Dans le cadre de cette phase DCE, elle constitue donc un préalable indispensable à toute intervention sur le système de ventilation.
La simulation CFD ne se limite pas à l’analyse des flux d’air existants : elle est avant tout un outil d’optimisation du confort. En modélisant précisément les conditions ressenties par les occupants — vitesse de l’air, température ambiante, stratification thermique — elle permet d’identifier les zones d’inconfort et de tester des solutions correctives avant tout engagement de travaux. Dans des espaces accueillant du public comme la Galerie de Paléontologie, où cohabitent visiteurs occasionnels et personnel permanent, cette capacité à anticiper et affiner les conditions d’ambiance représente un atout décisif pour guider les choix de conception vers des solutions à la fois performantes et durables.
Comprendre, analyser, optimiser : les trois axes de l'étude thermo-aéraulique CFD au MNHN
L’étude CFD menée par EOLIOS sur la Galerie de Paléontologie s’articule autour de trois objectifs complémentaires.
Le premier vise à comprendre les phénomènes thermo-aérauliques en acquérant une connaissance fine du comportement de l’air tant en configuration existante qu’en configuration projetée après travaux : caractériser les champs de vitesse et distributions de température, identifier les mécanismes de transfert dominants selon les zones, et mettre en évidence les interactions entre les différents niveaux du bâtiment.
Le deuxième objectif consiste à analyser l’efficacité du système de ventilation en évaluant sa performance technique : vérifier l’équilibre entre débits de soufflage et de reprise et l’absence de court-circuit, quantifier les taux de renouvellement d’air réels par rapport aux valeurs théoriques, détecter d’éventuels dysfonctionnements, et comparer l’efficacité énergétique des différentes configurations simulées.
Le troisième objectif est d’identifier les risques d’inconfort pour fournir des éléments concrets au service du bien-être des occupants : cartographier les zones critiques où les vitesses dépassent 0,4 m/s ou les températures sortent de la plage 18-25°C, évaluer le confort thermique global, formuler des recommandations techniques ciblées et hiérarchiser les priorités d’intervention selon l’impact attendu et la faisabilité.
Ces trois axes structurent l’ensemble des travaux présentés dans cette synthèse et traduisent la volonté d’apporter au maître d’ouvrage une vision claire, argumentée et opérationnelle des enjeux aérauliques de la Galerie.
La méthode EOLIOS : du terrain à la simulation, une approche ancrée dans le réel
Mesures in situ et essais fumigènes : l'audit terrain comme fondation indispensable
Un audit approfondi a été mené directement au sein de la Galerie de Paléontologie afin de caractériser précisément les phénomènes thermo-aérauliques en conditions réelles d’exploitation. Des campagnes de mesures ont été réalisées dans l’ensemble des niveaux pour quantifier les vitesses d’air, les températures et les débits aux bornes des systèmes de ventilation, permettant de disposer d’un état initial fiable et représentatif du fonctionnement de l’installation. Des visualisations qualitatives des trajectoires de flux d’air ont également été conduites afin d’identifier les zones de recirculation, les courants parasites et les dysfonctionnements des dispositifs de diffusion existants.
Au-delà de la collecte de données, cet audit sur site constitue une étape clé pour appréhender le comportement réel du bâtiment dans son environnement patrimonial souvent complexe et contraint. Il permet de confronter les schémas théoriques et les plans CVC existants à la réalité du terrain, d’intégrer les effets des pratiques d’exploitation, des contraintes architecturales, des conditions météorologiques et des usages effectifs des espaces, autant d’éléments rarement entièrement documentés dans les dossiers techniques. Cette connaissance fine du site est indispensable pour éviter des hypothèses de modélisation simplificatrices ou éloignées du fonctionnement réel.
Les observations de terrain issues de l’audit ont ainsi constitué une base essentielle pour alimenter, calibrer et valider le modèle numérique CFD. Elles garantissent la cohérence entre simulation et comportement réel du système, renforçant la fiabilité des résultats et la pertinence des solutions proposées. L’audit apparaît donc comme un préalable incontournable à toute démarche d’analyse et d’optimisation durable des problématiques de confort aéraulique dans ce patrimoine exceptionnel.
50 millions d'éléments fluides : un modèle CFD 3D haute fidélité de la Galerie de Paléontologie
La modélisation CFD 3D développée par EOLIOS repose sur un socle géométrique rigoureux, élaboré à partir des plans d’exécution existants complétés par les relevés et observations réalisés lors de l’audit sur site. Cette étape est déterminante : la qualité et la représentativité du modèle conditionnent directement la pertinence des résultats obtenus.
Sur la base des données collectées, EOLIOS a développé un modèle détaillé intégrant la géométrie complète de la Galerie de Paléontologie sur l’ensemble de ses niveaux — du Rez-de-Jardin jusqu’à la toiture — ainsi que l’ensemble des équipements influençant l’aéraulique du site : centrales de traitement d’air et leur réseau de distribution, grilles de soufflage et de reprise, sources de chaleur internes et solaires, mais aussi tous les éléments architecturaux guidant les écoulements tels que les vitrines d’exposition, les cloisonnements et les garde-corps des coursives.
Le niveau de détail géométrique est choisi avec soin pour représenter fidèlement les éléments ayant une influence significative sur les champs de vitesse et de température, tout en rationalisant les détails secondaires. Avec un maillage comptant environ 50 millions d’éléments fluides, cet équilibre entre précision et simplification garantit la robustesse numérique des simulations et des résultats directement exploitables pour l’analyse et l’aide à la décision.
Calibration numérique : quand la simulation converge avec la réalité du bâtiment
En pratique, la démarche CFD s’inscrit dans un processus itératif structuré en plusieurs étapes successives : la construction du modèle géométrique, la définition des conditions aux limites et des propriétés thermo-physiques, la résolution numérique, puis l’analyse détaillée des champs d’écoulement et de température. Ce cycle est complété par une phase de calibration à partir des mesures terrain, avant d’engager des itérations dédiées à l’étude de configurations d’amélioration.
La phase de calibration constitue une étape clé de la démarche CFD : elle garantit la cohérence entre les résultats de simulation et le comportement réel du système. Concrètement, il s’agit d’ajuster les conditions aux limites et les hypothèses de modélisation — débits de soufflage et de reprise, températures de surface des parois et vitrines, conditions météorologiques, apports solaires, sources de chaleur internes liées à l’occupation et aux équipements — afin d’obtenir une adéquation satisfaisante entre les grandeurs calculées et les mesures relevées in situ lors de l’audit.
Une fois le modèle calibré et validé, avec une convergence des calculs attestée par un critère résiduel inférieur à 10⁻⁴, il devient un outil prédictif fiable permettant d’étudier l’impact de différentes modifications — évolution des débits, géométrie des diffuseurs, configuration des systèmes de ventilation — et d’analyser les nouvelles dynamiques d’écoulement et de distribution thermique en appui à la prise de décision technique.
Résultats CFD : cartographie des flux d'air et des températures en conditions hivernales et estivales
Été, hiver, canicule : simulation des scénarios critiques pour anticiper le confort des visiteurs
La simulation numérique CFD permet de reproduire virtuellement le comportement de l’air à l’intérieur de la Galerie de Paléontologie dans des conditions réalistes, sans avoir besoin d’attendre les saisons concernées ni de réaliser des mesures in situ coûteuses et longues. En définissant des conditions aux limites représentatives à partir des données météorologiques de la station la plus proche — températures extérieures, ensoleillement, fonctionnement des systèmes de ventilation — il est possible d’explorer le comportement du bâtiment dans des situations aussi variées que la canicule estivale ou le grand froid hivernal.
Deux scénarios critiques ont été étudiés pour encadrer la plage de fonctionnement réel de la galerie :
- Le scénario hiver, correspondant aux conditions extérieures les plus froides, permet de vérifier que le système de chauffage par ventilation parvient à maintenir une ambiance confortable pour les visiteurs et le personnel, tout en limitant les gaspillages énergétiques liés à une stratification excessive de l’air chaud en hauteur.
- Le scénario été, représentatif des périodes de forte chaleur, vise à évaluer la capacité du système de rafraîchissement à combiner les apports solaires importants pénétrant par les verrières et fenêtres, et à garantir des conditions supportables malgré la charge thermique élevée.
Cette approche dualiste offre au maître d’ouvrage une vision complète des performances attendues de l’installation, en mettant en lumière non seulement les comportements moyens, mais également les situations potentiellement défavorables qu’il conviendra de traiter prioritairement.

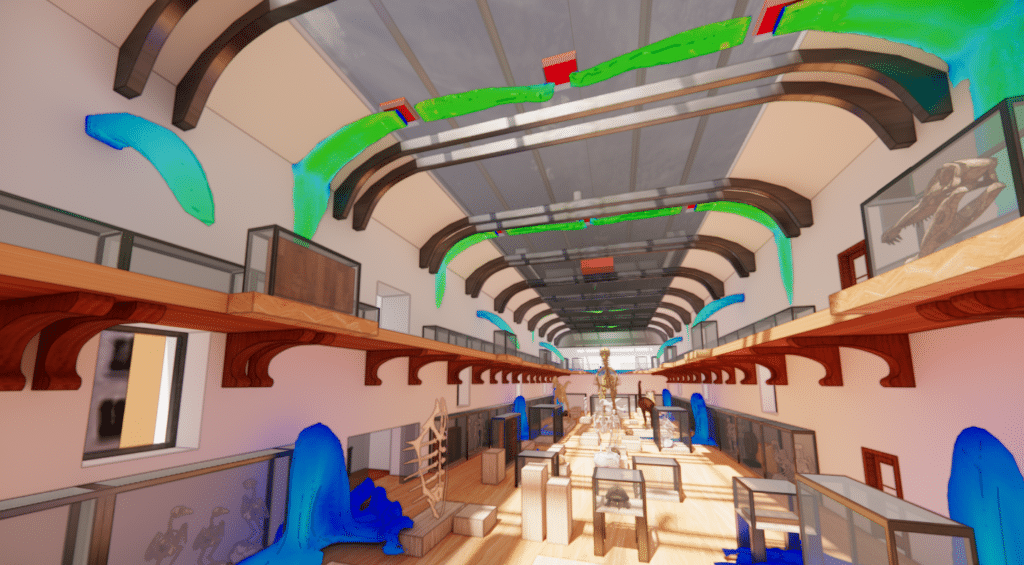

Isosurfaces, plans de coupe, zones d'inconfort : lire les résultats CFD pour mieux décider
Les simulations produisent des cartographies tridimensionnelles des grandeurs physiques étudiées — vitesse de l’air, température — qui permettent de localiser visuellement les zones conformes et celles présentant des risques d’inconfort. Ces représentations, sous forme d’isosurfaces colorées ou de plans de coupe, constituent un outil de communication direct entre ingénieurs et décideurs.
L’analyse des champs de vitesse révèle une hétérogénéité des écoulements selon les niveaux et les zones considérées. On observe globalement des vitesses faibles dans les grands volumes de la galerie, propices au calme et à la stabilité de l’ambiance, mais quelques zones singulières où l’accélération de l’air crée des risques de courants d’air perceptibles.
En période estivale, une dynamique particulière apparaît : l’air froid injecté au niveau du sol tend à s’étaler en nappe avant de remonter le long des parois, créant des courants ascendants parfois gênants au passage immédiat des grilles de soufflage. Ce phénomène, typique des volumes climatisés à soufflage bas, contraste avec le comportement hivernal où l’air chaud monte naturellement et de manière plus homogène.
En hiver, la stratification thermique joue plutôt en faveur du confort : l’air chaud s’accumule en partie haute (sous voûte et toiture) tandis que la zone d’occupation reste dans une ambiance tempérée. La configuration projetée permet de réduire cet écart vertical par rapport à l’état existant, améliorant l’efficacité énergétique et l’uniformité du confort.
La confrontation des deux scénarios permet de dresser un bilan globalement positif de la configuration : si le fonctionnement hivernal apparaît satisfaisant avec des conditions de confort bien maîtrisées sur l’ensemble des niveaux, le scénario estival révèle certaines limites liées à l’inertie thermique du bâtiment et à l’importance de ses surfaces vitrées. Ces constats, mis en évidence objectivement par la simulation, justifient les propositions d’optimisations complémentaires formulées dans la partie suivante.
Pistes d'optimisation : buses directionnelles, régulation par occupation et redistribution des flux
Les simulations ont permis d’identifier plusieurs leviers d’optimisation concrets pour améliorer le confort thermo-aéraulique de la Galerie de Paléontologie.
La mise en place d’éléments de diffusion intermédiaires permet une répartition plus uniforme des flux d’air avant leur arrivée dans les espaces occupés, limitant les zones d’inconfort liées à des vitesses d’air excessives.
Le remplacement des équipements de diffusion existants par des modèles à orientation ajustable apporte une flexibilité saisonnière, permettant d’adapter finement la distribution de l’air selon les conditions extérieures.
La hauteur sous plafond importante et la communication entre les niveaux de la galerie ont conduit à préconiser un balayage contrôlé des parties hautes des volumes. Ce principe, qui favorise le mélange des couches d’air sans perturber la zone d’occupation, s’avère particulièrement efficace en période intermédiaire, où une ventilation naturelle assistée peut suffire à maintenir des conditions de confort satisfaisantes.
Enfin, une régulation des débits de ventilation indexée sur la fréquentation réelle du musée permet d’optimiser le rapport entre confort ressenti et consommation énergétique, en évitant aussi bien les situations de sous-dimensionnement que les surventilations génératrices de courants d’air parasites.
Le remplacement des équipements de diffusion existants par des modèles à orientation ajustable offrirait par ailleurs une flexibilité d’utilisation selon les saisons.
Audit terrain et simulation numérique : la CFD comme outil de décision pour rénover sans dénaturer
Cette étude CFD menée par EOLIOS sur la Galerie de Paléontologie du MNHN a permis d’objectiver, grâce à la simulation numérique, les comportements thermo-aérauliques d’un volume patrimonial complexe. En combinant audit terrain approfondi et modélisation haute fidélité, l’analyse a mis en lumière les dynamiques de flux d’air et les distributions thermiques caractéristiques de ce bâtiment, tant en configuration hivernale qu’estivale.
Les résultats obtenus alimentent la réflexion du maître d’ouvrage en identifiant les zones méritant une attention particulière et en proposant des orientations d’amélioration envisageables, et illustrent l’apport de la simulation comme outil d’aide à la décision : elle offre une vision anticipée du fonctionnement de l’installation projetée, contribuant ainsi à sécuriser les choix de conception et à éclairer les arbitrages entre performance, patrimoine et investissement.
Expertise d'EOLIOS ingénierie dans la résolution des problèmes thermo-aérauliques des bâtiments patrimoniaux
Des recommandations adaptées à chaque projet
Fort de son expertise en simulation numérique appliquée aux grands volumes patrimoniaux, EOLIOS a pu proposer plusieurs solutions d’optimisation concrètes et hiérarchisées pour améliorer le confort thermo-aéraulique de la Galerie de Paléontologie du MNHN. Des leviers directement actionnables ont été identifiés, tels que la mise en place d’éléments de diffusion intermédiaires, le remplacement des équipements existants par des modèles à orientation ajustable ou encore la régulation des débits indexée sur la fréquentation réelle. Des dispositions complémentaires, comme le balayage contrôlé des parties hautes des volumes, ont également été étudiées pour les périodes intermédiaires.
Les solutions retenues ont été rigoureusement simulées et évaluées, permettant de quantifier précisément leur impact sur le confort des visiteurs et du personnel, ainsi que sur la consommation énergétique de l’installation. Cette approche itérative, combinant audit terrain et modélisation haute fidélité, garantit des préconisations ancrées dans la réalité du bâtiment et directement exploitables pour la phase DCE.
Grâce à cette étude, EOLIOS a permis d’objectiver les enjeux aérauliques de la Galerie et d’éclairer les arbitrages entre performance, patrimoine et investissement. Cette démarche contribue à sécuriser les choix de conception tout en offrant au maître d’ouvrage une vision anticipée et fiable du fonctionnement de l’installation projetée, au service d’un patrimoine exceptionnel ouvert à tous.
Synthèse vidéo de l'étude
Résumé de l'étude
L’étude menée par EOLIOS ingénierie se concentre sur l’optimisation thermo-aéraulique de la Galerie de Paléontologie du Muséum National d’Histoire Naturelle, en utilisant des simulations CFD (Computational Fluid Dynamics). Cette approche permet de visualiser et d’analyser la distribution de l’air et les champs de température au sein de ce volume patrimonial exceptionnel, réparti sur plusieurs niveaux du Rez-de-Jardin jusqu’à la toiture. La vidéo propose une immersion dans le modèle 3D haute fidélité de la galerie, à travers lequel sont présentées les isosurfaces de température caractéristiques des différents scénarios simulés — hiver et été — révélant les dynamiques de stratification thermique et les zones d’inconfort identifiées. EOLIOS a combiné un audit terrain approfondi, incluant des campagnes de mesures in situ et des essais fumigènes, à une modélisation numérique calibrée comptant près de 50 millions d’éléments fluides, garantissant une représentation fidèle des phénomènes réels. Cette démarche a permis d’identifier plusieurs leviers d’optimisation concrets — éléments de diffusion intermédiaires, équipements à orientation ajustable, régulation par fréquentation — au service du confort des visiteurs et du personnel, tout en respectant les contraintes patrimoniales de ce bâtiment classé. Cette étude démontre l’apport décisif de la simulation CFD comme outil d’aide à la décision pour la rénovation et l’optimisation des grands équipements culturels patrimoniaux.
Synthèse vidéo de la mission
