La conception des installations climatiques du data center : l'expertise d'EOLIOS
EOLIOS Ingénierie a réalisé les études de dimensionnement et d’urbanisation d’un data Center. Plusieurs scénarios de crise ont pu être étudiés de manière à tester la résilience des systèmes de climatisation.
Data center – DC25 - Interne
Année
2021
Client
NC
Localisation
Paris
Typologie
Data Center - Interne
Poursuivre la navigation :
Nos autres projets :
Dossier techniques :
Description de la mission CFD

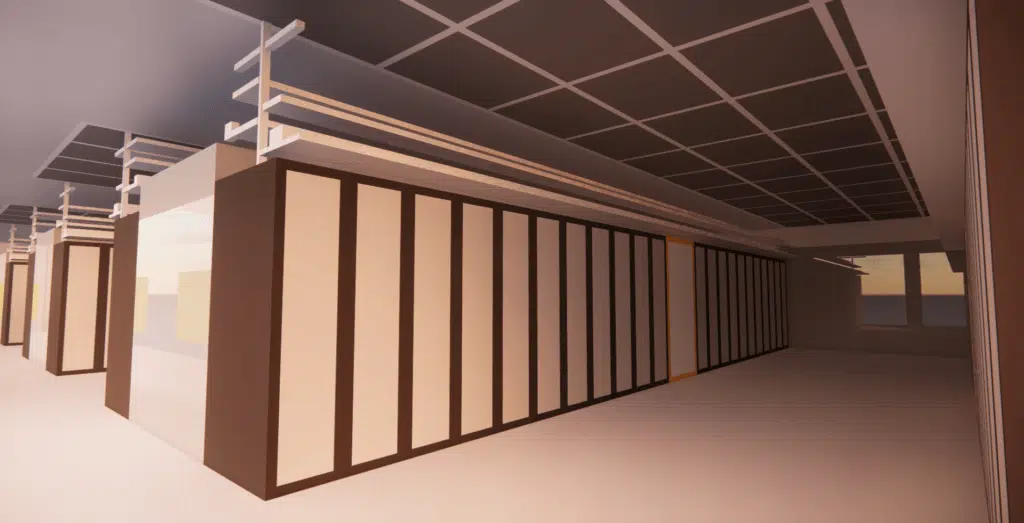

Dans le cadre de la conception d’un data center en partenariat avec IMOGIS, EOLIOS a réalisé le dimensionnement des installations climatiques d’un data center. Les premières études se sont concentrées sur la conception des allées chaudes et allées froides. En effet, bien que ce type de conception est maintenant connu et maîtrisé, il a pu une nouvelle fois être démontré l’efficacité de ce type de cloisonnement.
Ainsi, sans cloisonnement de nombreuses recirculations ont pu être mises en évidence, entraînant une surchauffe généralisée (jusqu’à +20°C par rapport aux critères de conception Ashrae retenues) dans le local. En parallèle, il a été étudié le principe de diffusion dans les allées froides.
L’enjeu a été d’étudier le risque d’apparition de points chauds dans l’espace selon différentes urbanisations critiques. Il a ainsi pu être mis en évidence l’efficacité des systèmes de régulation du faux plafond diffusant permettant d’apporter une grande flexibilité dans la répartition des puissances serveur de la salle. Plusieurs scénarios ont ainsi pu être étudiés permettant d’appréhender plusieurs modes de fonctionnement défavorable.
Il a pu être mis en évidence des mouvements aérauliques globaux dans l’espace, pouvant concentrer les rejets calorifiques des systèmes, armoires et éclairage en quelques points défavorables. Phénomènes ayant pu être logiquement optimisé par l’ajout de grille modulable dans certaines zones spécifiques du hall serveur.

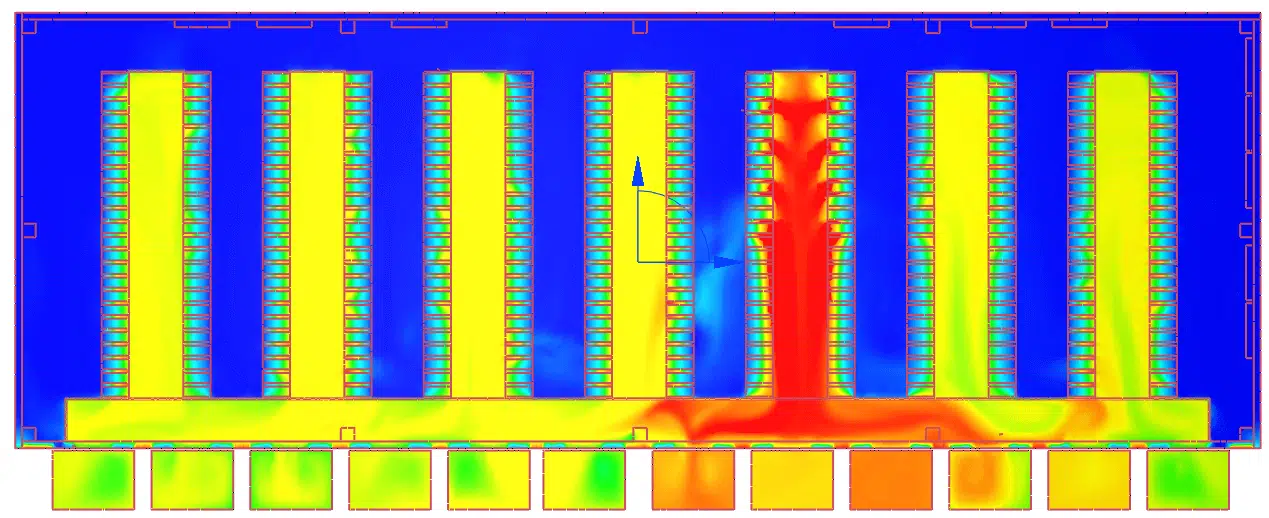

Identification CFD des panaches surchauffés dans le data center
Une fois la conception optimisée, des études de rupture d’alimentation électrique concessionnaire ont été réalisées afin d’estimer les températures maximales extrêmes et la durée de dépassement des seuils de températures pour les serveurs les plus défavorables.
Des recommandations ont pu être effectuées sur la mise en place d’onduleur pour certains systèmes de régulation afin d’accélérer la relance des systèmes de secours et limiter l’élévation en température du local.
Synthèse vidéo de l'étude
